NR50-51000ATC在銑刀分板機的銑削加工應用

    日本NAKANISHI高速主軸在分板機領域已經享有相當的知名度，因為轉速高,精度高,體積小三大特點，目前國內80%以上的分板機主軸都是日本NAKANISHI品牌的主軸。

    日本NAKANISHI分板機主軸解決了PCB板由于切割力道不勻及折板角度差異，避免了PCB電氣回路及零件、錫道的破壞；大大提高生產效率，降低材料浪費，節(jié)省成本。今天，春亨工具為大家介紹日本NAKANISHI常用的分板機主軸——NR50-5100ATC在銑刀分板機上的應用。

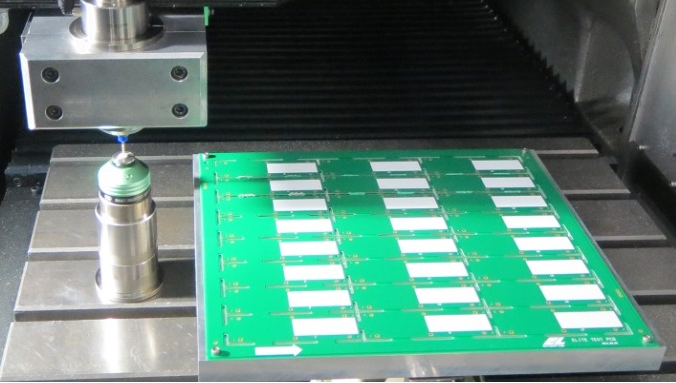

    把自動換刀主軸NR50-5100ATC加裝到客戶的加工中心，可有效提高PCB板切割速度，切割精度、表面光滑無毛邊等效果。

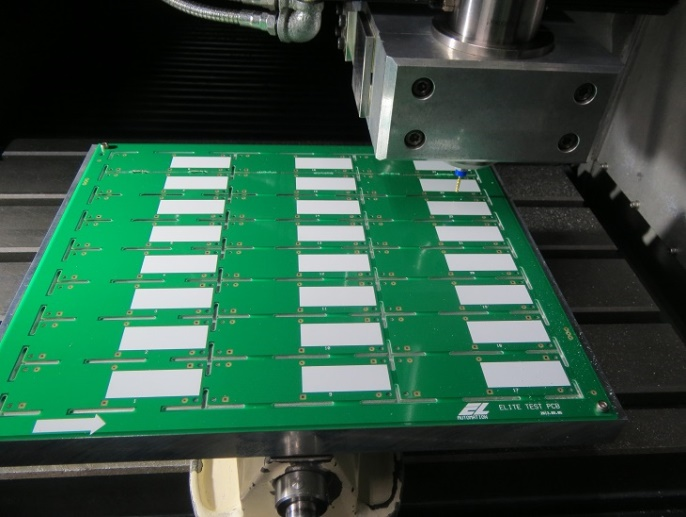

    以下是自動換刀主軸NR50-5100ATC用于φ2㎜立銑刀銑削加工應用：

    主軸型號：NR50-5100ATC/EM-3060/E3000(氣動換刀）

    加工設備：Sodick MC (MC430L)

    切削工具：φ2mm硬質合金立銑刀

    加工材料：PCB

    加工方式：切割，深度1.6mm寬度2.0mm

    冷卻方式：干切

    主軸轉速：35,000min-1

    進給速度：1,000/1,500/2,000/2,500/3,000/3,500

    4,000/4,500/5,000/5,500/6,000 mm/min

    通過觀察，自動換刀主軸NR50-5100ATCT通過各類進給量加工速度后，刀具沒有掉出來，并且當進給量為4000mm/min-1或以下時獲得良好的切削表面。

    分板機主軸優(yōu)選日本NAKANISHI，多種分板機主軸型號可供選擇，春亨工具可為您提供合適的技術選型和安裝操作指導！
